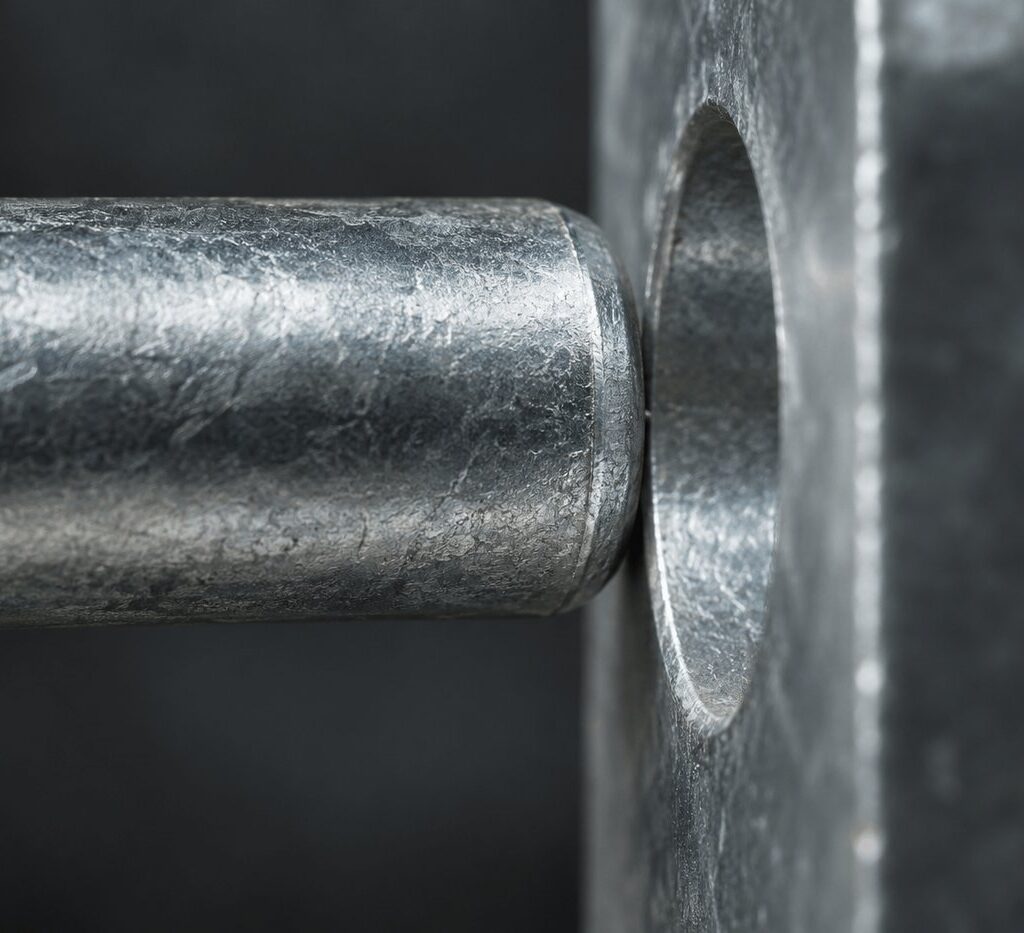

Wpływ powłoki cynkowej na tolerancje wymiarowe i pasowania detali

Powłoka cynkowa nie jest niewidoczną warstwą bez wpływu na geometrię detalu – ma realną grubość, która zmienia wymiar zewnętrzny i otworowy elementu. Dla klienta produkcyjnego i montażowego to jeden z najczęściej powracających problemów: detal, który pasował przed cynkowaniem, po procesie nie wchodzi w otwór albo montuje się z luzem większym niż zakładano.

Jak powłoka zmienia wymiar detalu

Powłoka elektrolityczna osadza się na powierzchni jako dodatkowa warstwa materiału – to oznacza, że wymiar zewnętrzny detalu (np. średnica wałka) rośnie, a wymiar wewnętrzny (np. średnica otworu) się zmniejsza. Przy detalach z ciasnym pasowaniem, gwintach czy elementach współpracujących z innymi częściami ten efekt trzeba uwzględnić już na etapie projektowania, nie dopiero przy odbiorze gotowej partii.

Gdzie powłoka narasta najmocniej, a gdzie najsłabiej

Rozkład grubości powłoki nie jest równomierny na całym detalu. Krawędzie i wypukłości mają zwykle warstwę grubszą niż powierzchnie płaskie, a wgłębienia i narożniki wklęsłe – cieńszą. To zjawisko wynikające z fizyki procesu elektrolitycznego trzeba brać pod uwagę przy projektowaniu detali z ciasnymi tolerancjami, zwłaszcza w miejscach o złożonej geometrii.

Powierzchnie do wyłączenia z pokrycia

Jeśli dana powierzchnia detalu musi zachować dokładny wymiar sprzed procesu – na przykład otwór pod łożysko czy płaszczyzna pasowania – można ją osłonić (zamaskować) przed cynkowaniem albo doprowadzić do wymiaru docelowego już po powłoce, w zależności od funkcji i dostępnej technologii obróbki. Decyzję o tym, które powierzchnie wymagają takiego traktowania, najlepiej podjąć przed złożeniem zlecenia, a nie po otrzymaniu gotowej partii.

Jak uzgadniać wymagania z wykonawcą

Najbezpieczniejsza droga to przekazanie wykonawcy powłoki wymagań wymiarowych razem z rysunkiem detalu – wskazanie, które wymiary są krytyczne i jaki mają tolerować naddatek. Pozwala to dobrać odpowiednią grubość powłoki tak, żeby nie kolidowała z założonym pasowaniem. Więcej o tym, jak sprawdza się faktyczną grubość gotowej powłoki, piszemy w artykule o pomiarze grubości powłoki galwanicznej.

Najczęściej zadawane pytania

Czy powłoka cynkowa zmieni średnicę otworu pasowanego?

Tak – każda powłoka elektrolityczna zmniejsza wymiar wewnętrzny otworu o swoją grubość na całym obwodzie. Przy ciasnych pasowaniach ten efekt trzeba uwzględnić w projekcie.

Czy można zamaskować wybraną powierzchnię przed cynkowaniem?

Tak, w wielu przypadkach można osłonić powierzchnię krytyczną przed procesem – warto to ustalić z wykonawcą na etapie zapytania, bo nie każda geometria pozwala na skuteczne maskowanie.

Czy detal po cynkowaniu można kalibrować?

W niektórych przypadkach tak, np. przez docieranie gwintu czy doszlifowanie powierzchni – ale to decyzja zależna od konkretnego detalu i wymagań, nie uniwersalna procedura.

Jak podać wymaganie grubości powłoki, żeby nie zepsuć pasowania?

Najlepiej wskazać wymiary krytyczne wprost na rysunku i przekazać je wykonawcy razem z zapytaniem – wtedy grubość powłoki można dobrać tak, żeby zmieściła się w dopuszczalnym naddatku.
