Projektowanie detali pod galwanizację – otwory nieprzelotowe, kieszeń i punkty zawieszenia

Decyzje podjęte na etapie projektowania detalu mają większy wpływ na jakość powłoki galwanicznej niż większość parametrów samego procesu. Konstruktor, który wie, jak geometria wpływa na rozkład powłoki, może uniknąć problemów, których żadna korekta procesowa później nie naprawi w pełni. To temat skierowany właśnie do konstruktorów i technologów – tych, którzy decydują o kształcie detalu, zanim trafi on do wyceny.

Dlaczego geometria decyduje o równomierności powłoki

W procesie elektrolitycznym gęstość prądu, a więc i tempo osadzania metalu, nie jest jednakowa na całej powierzchni detalu. Na krawędziach i wypukłościach powłoka rośnie szybciej, w narożnikach wklęsłych i wgłębieniach – wolniej. To zjawisko fizyczne, nie wada procesu, ale konstruktor, który je zna, może zaprojektować detal tak, żeby różnice grubości nie wypadały na powierzchniach krytycznych. Więcej o tym, jak kształt detalu wpływa na wygląd gotowej powłoki, piszemy w artykule o nierównomiernej powłoce galwanicznej.

Otwory nieprzelotowe i zamknięte profile

Otwory ślepe, gwinty nieprzelotowe i zamknięte profile rurowe niosą podwójne ryzyko: gorszy dostęp elektrolitu do dna otworu oraz możliwość zatrzymania kąpieli wewnątrz po wyjęciu detalu z wanny. Tam, gdzie to możliwe, warto rozważyć otwór przelotowy albo dodatkowy otwór odpowietrzający – decyzja podjęta na rysunku, a nie próba naprawienia efektu już po fakcie.

Punkty zawieszenia

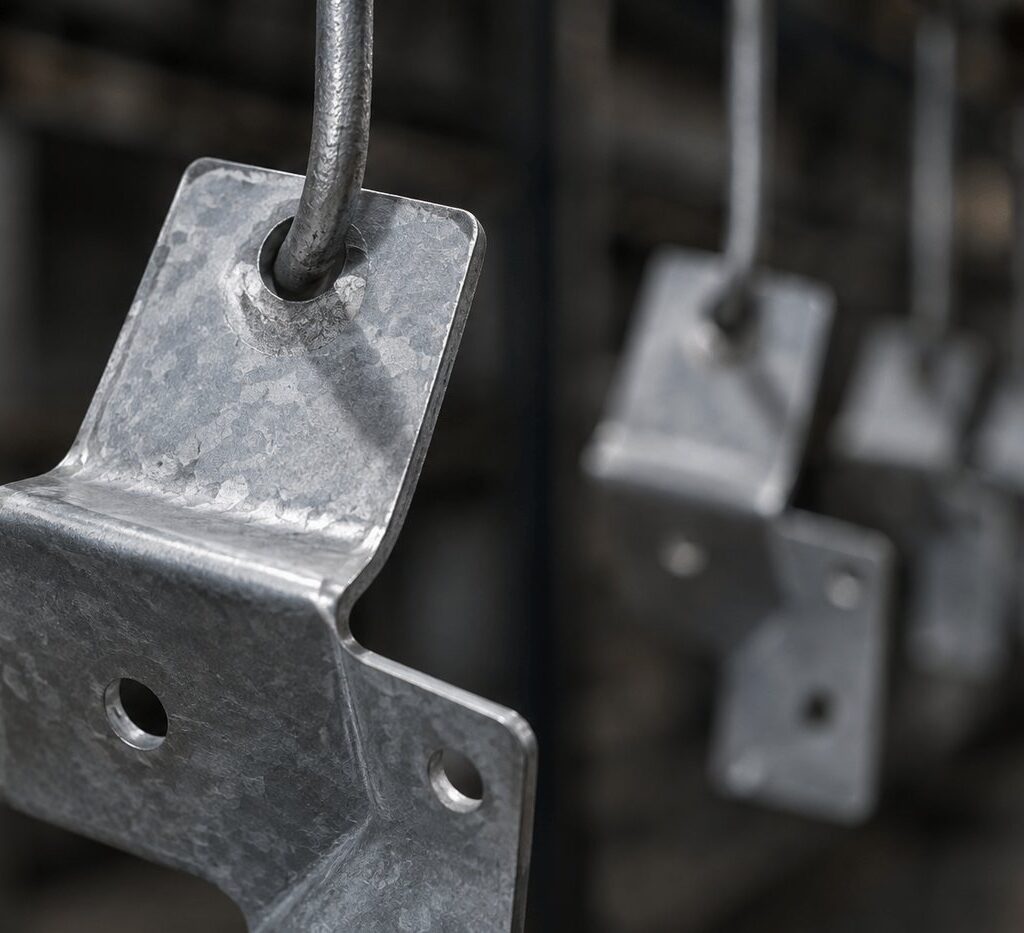

Każdy detal cynkowany na zawieszkach musi mieć miejsce kontaktu z uchwytem – a w tym miejscu powłoka z zasady nie powstaje lub powstaje nierównomiernie. Jeśli konstruktor przewidzi to na etapie projektu i wskaże miejsce zawieszenia poza powierzchnią widoczną lub funkcyjną, unika się sytuacji, w której ślad po zawieszce wypada tam, gdzie jakość powłoki jest najbardziej krytyczna.

Krawędzie ostre a zaokrąglone

Ostre krawędzie koncentrują linie pola elektrycznego, co sprzyja miejscowo grubszej, czasem mniej przyczepnej powłoce, a w skrajnych przypadkach zwiększa ryzyko uszkodzeń mechanicznych powłoki w eksploatacji. Zaokrąglenie krawędzi tam, gdzie pozwala na to funkcja detalu, zwykle poprawia równomierność grubości i estetykę wykończenia.

Co to oznacza dla konstruktora w praktyce

Praktyczny wniosek jest prosty: warto przewidzieć niewielki naddatek wymiarowy na powłokę, jednoznacznie oznaczyć na rysunku powierzchnie krytyczne dla wyglądu lub pasowania oraz skonsultować nietypową geometrię z wykonawcą powłoki, zanim detal trafi do produkcji seryjnej. Rozmowa na etapie projektu kosztuje mniej niż korekta detalu po serii, w której powłoka nie spełniła oczekiwań.

Najczęściej zadawane pytania

Czy na rysunku technicznym trzeba oznaczać powierzchnie krytyczne powłoki?

To zdecydowanie ułatwia pracę wykonawcy i zmniejsza ryzyko nieporozumień przy odbiorze – zwłaszcza gdy któraś powierzchnia ma znaczenie funkcjonalne (np. pasowanie) albo wizualne.

Czy można cynkować detale z zamkniętymi profilami?

Tak, ale wymaga to dodatkowej uwagi – zwykle korzystne jest przewidzenie otworu odpowietrzającego lub drenażowego, żeby uniknąć zatrzymania kąpieli wewnątrz.

Czy zaokrąglenie krawędzi poprawia jakość powłoki?

W większości przypadków tak – zmniejsza koncentrację pola elektrycznego na krawędzi i sprzyja bardziej równomiernemu osadzaniu powłoki, ale ostateczna decyzja zależy od funkcji detalu.

Na jakim etapie projektu warto skonsultować detal z galwanizernią?

Najlepiej przed zamrożeniem finalnej wersji rysunku, zwłaszcza przy detalach o nietypowej geometrii, dużych seriach lub wysokich wymaganiach wobec powierzchni krytycznych.
