Świeżo ocynkowana śruba ma metaliczny połysk i wydaje się idealnie zabezpieczona. Po trzech miesiącach w magazynie pokrywa się białawym nalotem, który psuje wygląd i stopniowo osłabia ochronę. Ten sam element z pasywacją żółtą zachowuje złocisty kolor i pełną odporność przez lata. Różnica? Cienka warstwa chromianowa grubości ułamków mikrometra, która zmienia właściwości całej powłoki cynkowej – poznaj technologię, która od dekad chroni miliony komponentów przemysłowych.
Czym jest pasywacja cynku?
Pasywacja to chemiczny proces tworzenia dodatkowej warstwy ochronnej na powierzchni ocynkowanego metalu. Po standardowej obróbce galwanicznej elementy zanurza się w roztworze pasywującym, który tworzy cienką powłokę konwersyjną – najczęściej chromianową, fosforanową lub bezchromową.
Reakcja pasywacji zachodzi w temperaturze 15-30°C przez 15-60 sekund. Na powierzchni cynku tworzy się kompleksowa warstwa zawierająca chromiany cynku, tlenki chromu i uwodnione formy tych związków. Ta struktura działa jak inteligentna bariera – gdy pojawia się zadrapanie odsłaniające metal, jony chromianowe reagują z cynkiem, tworząc lokalną warstwę ochronną.
Grubość warstwy pasywującej wynosi zaledwie 0,1-0,3 mikrometra, dzięki czemu nie wpływa na wymiary precyzyjnych elementów, takich jak gwinty czy tolerancje pasowania. Dla śruby M6 z gwintem o tolerancjach setnych milimetra dodatkowe 0,2 mikrometra to wartość nieistotna – nakrętka wchodzi bez problemu.
Rodzaje pasywacji i ich kolorystyka
W zależności od zastosowanego roztworu chemicznego rozróżniamy kilka typów pasywacji, które charakteryzują się różnym kolorem i poziomem ochrony.
Pasywacja przezroczysta (biała, clear) Najbardziej neutralna wizualnie – tworzy niewidoczną warstwę ochronną zachowującą metaliczny, srebrny kolor cynku. Stosowana tam, gdzie estetyka ma znaczenie, a element ma być jak najbardziej „naturalny”. Odporność podstawowa, zalecana dla wnętrz. W testach korozyjnych wytrzymuje 72-96 godzin, zanim pojawi się rdza.

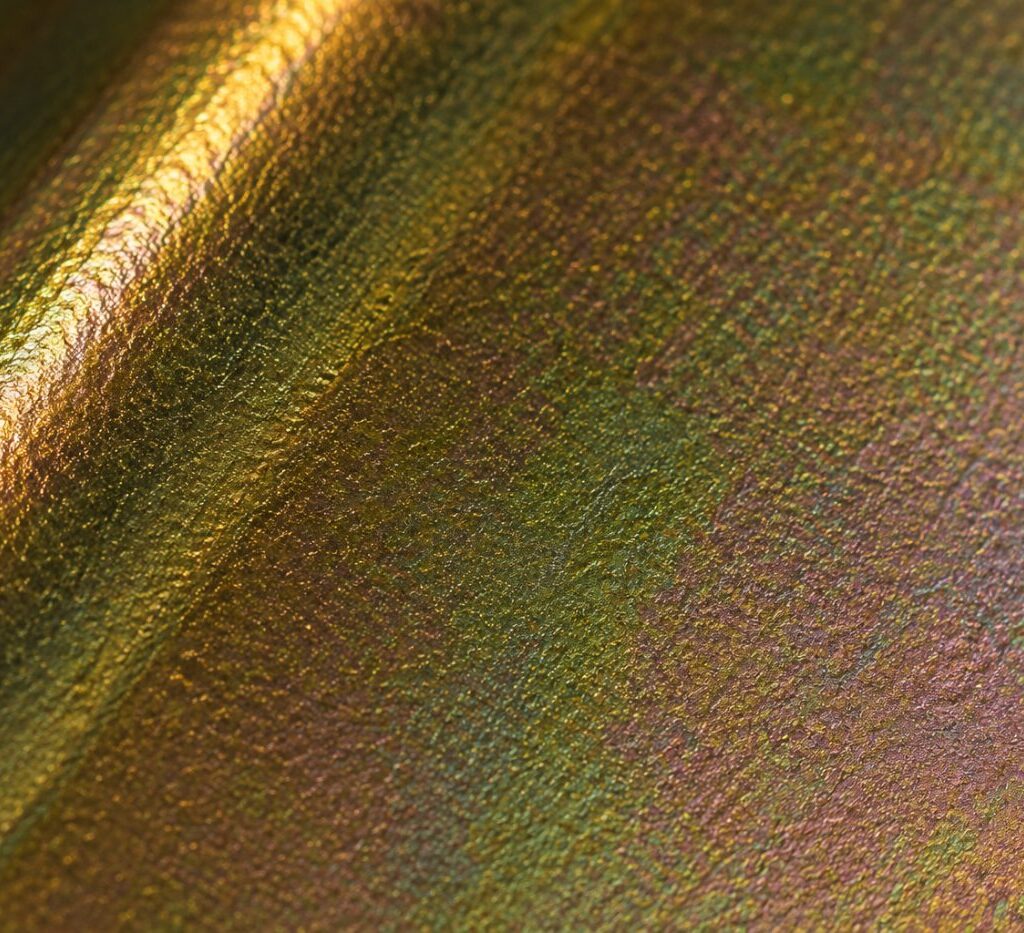

Pasywacja żółta (yellow) Tworzy charakterystyczny żółtawy, złocisty odcień. To najpopularniejszy typ pasywacji w przemyśle ze względu na doskonały stosunek ceny do skuteczności ochronnej. Zwiększa odporność na korozję o 200-300% w porównaniu z czystym cynkiem. Idealna dla elementów narażonych na zmienne warunki atmosferyczne. Testy solne pokazują 240-480 godzin odporności – dziesięciokrotnie więcej niż cynk bez pasywacji.
Pasywacja tęczowa (iridescent) Daje wielobarwny, tęczowy połysk – efekt wizualny przypominający plamę oleju na wodzie. Podobna skuteczność jak pasywacja żółta, ale bardziej dekoracyjna. Stosowana w motoryzacji i elektronice użytkowej, gdzie wygląd ma znaczenie równorzędne z ochroną.
Pasywacja czarna Nadaje głęboki, czarny lub ciemnoszary kolor. Wykorzystywana w aplikacjach, gdzie wymagany jest specyficzny wygląd – design przemysłowy, sprzęt elektroniczny, instrumenty optyczne. Dobra ochrona antykorozyjna przy zachowaniu estetyki, ale droższa i trudniejsza w stabilnym powtarzaniu koloru.
Pasywacja bezchromowa (trivalent) Nowoczesna, ekologiczna alternatywa dla tradycyjnych procesów zawierających chrom VI. Eliminuje toksyczny chrom sześciowartościowy, zastępując go związkami tytanu, cyrkonu lub chromu trójwartościowego. Kolory: przezroczysta, niebieska lub czarna. Coraz popularniejsza w branży automotive i elektronicznej ze względu na wymogi środowiskowe. Ochrona zbliżona do żółtej chromowej, ale koszt wyższy o 30-50%.
Dlaczego pasywacja jest niezbędna?
Samo cynkowanie zapewnia ochronę przed korozją, ale bez pasywacji powłoka szybko się utlenia, tworząc biały nalot na ocynku – tzw. białą rdzę. To nie tylko problem estetyczny – korozja cynku w formie tlenków osłabia właściwości ochronne całej powłoki. Warstwa tlenków działa jak izolator, spowalniając mechanizm ochrony katodowej, który sprawia że cynk chroni stal.
Pasywacja tworzy stabilną barierę chemiczną, która spowalnia proces utleniania. Zamiast reagować z tlenem i wilgocią z powietrza, cynk pozostaje chroniony pod warstwą chromianów. Efekt praktyczny – śruba ocynkowana bez pasywacji w wilgotnym magazynie pokrywa się białą rdzą po 2-4 miesiącach. Ta sama śruba z pasywacją żółtą zachowuje kolor przez 2-3 lata.
W zastosowaniach zewnętrznych różnica jest jeszcze bardziej dramatyczna. Elementy bez pasywacji narażone na deszcz i zmienne temperatury tracą estetyczny wygląd po sezonie, a ochronną skuteczność po 3-5 latach. Z pasywacją żółtą – 10-15 lat pełnej ochrony w normalnym środowisku miejskim, 6-8 lat w agresywnym środowisku przemysłowym czy nadmorskim.
Ile wytrzymuje – testy odporności na korozję
Test mgły solnej to przemysłowy standard oceny odporności. Element zawiesza się w komorze wypełnionej mgłą 5% roztworu soli kuchennej w temperaturze 35°C. Warunki symulują agresywne środowisko morskie czy zimowe solenie dróg.
Cynk bez pasywacji wytrzymuje 12-24 godziny przed pojawieniem się rdzy. Pasywacja przezroczysta podnosi to do 72-96 godzin. Pasywacja żółta daje 240-480 godzin – dziesięciokrotny wzrost odporności. W praktyce oznacza to różnicę między elementem, który rdzewieje po roku eksploatacji a tym, który przetrwa dekadę.
Test CASS (przyspieszony test z dodatkiem miedzi) jest jeszcze bardziej agresywny – dodatek jonów miedzi przyspiesza korozję pięciokrotnie. Pasywacja żółta wytrzymuje 24-72 godziny, podczas gdy przezroczysta odpada już po 8-12 godzinach. Dla producentów to gwarancja, że element przetrwa ekstremalne warunki.
Rzeczywiste warunki eksploatacji są mniej agresywne niż testy laboratoryjne, ale proporcje się utrzymują. Jeśli pasywacja żółta daje dziesięciokrotnie lepsze wyniki niż przezroczysta w komorze testowej, podobny stosunek będzie w realnym użytkowaniu.
Dlaczego żółta, nie przezroczysta czy czarna?
Pasywacja ocynku w wersji żółtej pozostaje standardem przemysłowym z trzech powodów – maksymalna ochrona, przewidywalny proces, konkurencyjna cena. Koszt pasywacji żółtej to 1,5-2,5 zł za kilogram elementów. Przezroczysta – 1-1,5 zł/kg, bezchromowa – 3-4 zł/kg. Dla partii 100 kg różnica to 50-150 zł, ale potencjalnie lata dłuższej żywotności produktu.
Pasywacja przezroczysta zachowuje srebrny, metaliczny wygląd cynku. Estetyczna dla mebli czy elektroniki użytkowej, ale słabsza chemicznie. Warstwa chromianowa jest cieńsza, mniej zwarta, oferuje połowę ochrony żółtej. Dla wnętrz wystarczy, dla zastosowań zewnętrznych – ryzykowna.
Pasywacja tęczowa daje wielobarwny połysk, dekoracyjna ale bez przewagi ochronnej nad żółtą. Stosowana tam gdzie design przeważa nad funkcją – obudowy elektroniki, elementy wystawowe. Odporność porównywalna z żółtą, ale trudniejsza w kontroli procesu – stabilne powtarzanie koloru wymaga precyzji.
Pasywacja czarna nadaje ciemnoszary do czarnego odcień. Oparta na kompleksach organicznych z chromianami. Dobra ochrona ale droższa i bardziej kapryśna w produkcji. Dla specyficznych zastosowań – sprzęt fotograficzny, instrumenty optyczne, elementy gdzie odblaski przeszkadzają.
Gdzie żółta pasywacja chroni najlepiej?
Przemysł motoryzacyjny to największy odbiorca. Ocynkowanie śrub podwozia, elementów zawieszenia z pasywacją żółtą to standard branży automotive. Elementy zawieszenia, wsporniki, łączniki – wszystko narażone na sole drogowe, zmienne temperatury, wilgoć. Pasywacja żółta wytrzymuje 10-15 lat eksploatacji bez oznak rdzy. Producenci samochodów wymagają certyfikatów zgodności – pasywacja żółta spełnia najostrzejsze wymogi.
Maszyny rolnicze pracują w najtrudniejszych warunkach – błoto, nawozy, środki ochrony roślin, deszcz, mróz. Elementy złączne bez dobrej ochrony nie przetrwają sezonu. Żółta pasywacja daje 5-8 lat pracy, podczas gdy przezroczysta wymaga wymiany co 2-3 lata. Dla producenta kombajnu oznacza to mniej reklamacji i wyższą reputację marki.
Konstrukcje stalowe w budownictwie – wieszaki, kotwy, łączniki systemów fasadowych – montowane na dekady. Dostęp po instalacji utrudniony, wymiana kosztowna. Pasywacja żółta to inwestycja w spokój – właściciel budynku nie musi myśleć o konserwacji przez 15-20 lat. W środowisku miejskim normalnym, w nadmorskim 8-12 lat.
Instalacje przemysłowe – zakłady chemiczne, oczyszczalnie ścieków, elektrownie – eksponują metal na agresywne chemikalia i wysoką wilgotność. Żółta pasywacja opóźnia korozję, kupuje czas na planowe przeglądy. Element bez pasywacji może zawiść po miesiącach, z pasywacją – po latach.
Elektronika i AGD – obudowy, wsporniki, śruby montażowe wymagają estetyki i trwałości. Pasywacja żółta lub przezroczysta (w zależności od wymagań wizualnych) zapewnia brak rdzy przez całą żywotność urządzenia.
Przemysł meblowy – okucia metalowe, prowadnice, zawiasy – narażone na wilgoć podczas sprzątania, zmienne temperatury w magazynach. Pasywacja przedłuża żywotność i eliminuje reklamacje związane z rdzą na widocznych elementach.
Proces w galwanizerni – od wanny do suszarki
Element trafia do galwanizerni już po cynkowaniu elektrolitycznym. Pierwsza kontrola – grubość powłoki cynkowej powinna wynosić 8-15 mikrometrów dla standardowych zastosowań. Miernik magnetyczny pokazuje wartości w czasie rzeczywistym.
Odtłuszczanie powierzchni usuwa ewentualne ślady olejów z procesu cynkowania. Zanieczyszczenia zablokują reakcję pasywacji, dając plamy i nierównomierny kolor. Odtłuszczacz alkaliczny, temperatura 50-60°C, czas 3-5 minut. Płukanie w wodzie zdemineralizowanej.
Aktywacja powierzchni – krótkie zanurzenie w roztworze kwasu azotowego 2-5%. Usuwa tlenki cynku, otwiera powierzchnię dla reakcji pasywującej. Czas 10-30 sekund, temperatura pokojowa. Znów płukanie, dwustopniowe – pierwsza woda zabiera większość kwasu, druga dokładnie czyści.
Pasywacja właściwa – kąpiel w roztworze chromianowym. Skład: kwas chromowy, kwas azotowy, aktywatory. Temperatura 20-25°C. Elementy zanurza się na 30-90 sekund w zależności od pożądanej grubości warstwy. Podczas procesu powierzchnia zmienia kolor ze srebrnego na żółtozłocisty. Koniec reakcji widać gołym okiem.
Płukanie usuwające nadmiar roztworów. Woda zimna, ciśnienie niskie żeby nie uszkodzić świeżej warstwy. Następnie stabilizacja – opcjonalne zanurzenie w roztworze stabilizującym na 15-30 sekund. Poprawia adhezję warstwy pasywującej, wyrównuje kolor.
Suszenie w temperaturze 60-80°C przez 10-20 minut. Wyższa temperatura aktywuje proces sieciowania warstwy chromianowej, zwiększa jej odporność mechaniczną. Po wyjściu z suszarki element jest gotowy – warstwa pasywująca osiągnęła pełną twardość.
Kontrola jakości – wizualna ocena koloru i jednolitości powłoki. Test przyczepności przez zarysowanie – powłoka nie może łuszczyć się. Dla partii odpowiedzialnych – próbki do testów potwierdzających odporność na korozję.
Najczęstsze problemy i jak ich unikać
Nierównomierny kolor – plamy jaśniejsze i ciemniejsze na tej samej powierzchni. Przyczyna – niedokładne odtłuszczanie przed pasywacją lub zanieczyszczenia kąpieli pasywującej. Rozwiązanie – kontrola czystości powierzchni po cynkowaniu, regularna wymiana roztworów pasywujących.
Biała rdza mimo pasywacji – pojawia się w miejscach gdzie warstwa pasywująca jest zbyt cienka lub uszkodzona mechanicznie podczas transportu. Zapobieganie – odpowiedni czas pasywacji (minimum 45 sekund), ostrożne pakowanie elementów z przekładkami, unikanie kontaktu metal-metal.
Utrata koloru podczas przechowywania – pasywacja żółta blednie po kilku miesiącach w magazynie. Naturalne – chromiany powoli reagują z tlenem. Nie wpływa na ochronę antykorozyjną, tylko na estetykę. Magazynowanie w suchych warunkach opóźnia proces.
Łuszczenie warstwy pasywującej przy gięciu – pasywację wykonuje się zawsze jako ostatni proces. Elementy wymagające późniejszego gięcia powinny być formowane przed cynkowaniem i pasywacją. Próba gięcia po pasywacji pęka warstwę ochronną.
Reakcja z aluminium – elementy ocynkowane z pasywacją żółtą w kontakcie z aluminium tworzą ogniwo galwaniczne. Przyspieszona korozja aluminium. Rozwiązanie – izolacja między metalami (podkładki plastikowe) lub użycie pasywacji bezchromowej która nie reaguje z aluminium.
Problemy środowiskowe – chrom sześciowartościowy w tradycyjnej pasywacji żółtej jest toksyczny. Ścieki wymagają oczyszczania, odpady to odpad niebezpieczny. Galwanizerne muszą mieć pozwolenia, instalacje neutralizacji. Dla klienta transparentne, ale zwiększa koszty procesu. Dlatego przemysł przechodzi na pasywację bezchromową.
Pytania i odpowiedzi – pasywacja żółta
1. Ile dokładnie kosztuje pasywacja żółta 100 kg śrub M8?
Pasywacja żółta dla 100 kg kosztuje 150-250 zł (1,5-2,5 zł/kg), ale to tylko koszt samej pasywacji. Trzeba doliczyć cynkowanie – 1000-1200 zł (10-12 zł/kg) i ewentualny transport 30-50 zł. Łącznie około 1180-1500 zł za ocynkowanie i pasywację 100 kg śrub M8. Dokładna cena zależy od wymaganej grubości powłoki cynkowej (8, 12 czy 15 mikrometrów) i pilności zlecenia. Dla partii powyżej 200 kg cena jednostkowa spada o 15-20%.
2. Czy pasywacja żółta zmienia wymiary gwintów?
Nie, warstwa pasywująca ma grubość 0,2-0,3 mikrometra – to mniej niż grubość ludzkiego włosa. Dla śruby M6 z gwintem o tolerancjach setnych milimetra dodatkowe 0,3 mikrometra to wartość całkowicie pomijalna. Nakrętka wchodzi normalnie, połączenie działa bez zmian. Problem z gwintami pojawia się przy samym cynkowaniu (8-15 mikrometrów), nie przy pasywacji. Jeśli gwint działał po cynkowaniu, pasywacja go nie zepsuje.
3. Jak długo chroni pasywacja żółta w różnych środowiskach?
W suchych wnętrzach (magazyny, hale produkcyjne) – 15-20 lat bez oznak korozji. W warunkach miejskich z normalną wilgotnością – 10-15 lat. W agresywnym środowisku przemysłowym – 6-8 lat. W nadmorskim z bezpośrednią ekspozycją na mgłę solną – 4-6 lat. Dla porównania – pasywacja przezroczysta daje połowę tych wartości, a cynk bez pasywacji traci ochronę 3-5 razy szybciej. Kluczowe jest środowisko – te same elementy w hali wytrzymają dwa razy dłużej niż na zewnątrz.
4. Czy można pasywować elementy już zamontowane w konstrukcji?
Nie, pasywację wykonuje się wyłącznie w warunkach przemysłowych w galwanizerni. Proces wymaga kontrolowanej temperatury, czystych roztworów chemicznych, precyzyjnego czasu reakcji. Próby „domowej pasywacji” pędzlem nie dają warstwy ochronnej – w najlepszym przypadku plamy, w najgorszym dodatkowa korozja. Elementy muszą trafić do galwanizerni przed montażem. Jeśli konstrukcja jest już zmontowana, jedyna opcja to demontaż, profesjonalna pasywacja i ponowny montaż.
5. Dlaczego pasywacja żółta blednie w magazynie?
To naturalna reakcja chromianów z tlenem z powietrza. Warstwa pasywująca powoli się utlenia, tracąc intensywność koloru – z złocistego na jasnożółty, potem niemal srebrzysty. Proces trwa 6-12 miesięcy w normalnych warunkach. Nie wpływa na ochronę antykorozyjną – mechanizm chemiczny działa nadal, zmienia się tylko wygląd. Magazynowanie w niskiej wilgotności (poniżej 50%) opóźnia blaknięcie. Jeśli estetyka jest krytyczna, warto pasywować tuż przed wysyłką do klienta końcowego.
6. Czy pasywacja bezchromowa jest równie skuteczna jak żółta?
W testach laboratoryjnych – tak, nowoczesne pasywacje bezchromowe dają 220-400 godzin w teście mgły solnej, porównywalne z żółtą chromową (240-480h). W praktyce – zależy od producenta roztworu i precyzji procesu. Najlepsze bezchromowe dorównują żółtej, gorsze dają o 20-30% słabszą ochronę. Koszt wyższy – 3-4 zł/kg vs 1,5-2,5 zł/kg dla żółtej. Przemysł przechodzi na bezchromowe ze względu na regulacje środowiskowe, nie dlatego że są lepsze technicznie.
7. Co zrobić gdy na pasywowanych elementach pojawia się biała rdza?
Biała rdza mimo pasywacji oznacza uszkodzenie warstwy ochronnej – mechaniczne podczas transportu lub zbyt cienką pasywację. Jeśli rdza jest powierzchowna (białawy nalot), można ją usunąć szczotkowaniem drutem mosiężnym i nałożyć olej ochronny. Jeśli rdza wnika głębiej (ciemne plamy), element traci ochronę – trzeba usunąć całą powłokę, odcynkować i pasywować ponownie. Zapobieganie – pakowanie z przekładkami piankowym, unikanie kontaktu metal-metal, magazynowanie w suchych warunkach.
8. Ile czasu po cynkowaniu można czekać z pasywacją?
Maksymalnie 2-4 godziny. Świeżo ocynkowana powierzchnia szybko tworzy cienką warstwę tlenków, która blokuje reakcję pasywacji. Jeśli element leży dłużej, wymaga ponownej aktywacji kwasem przed pasywacją. W profesjonalnych galwanizarniach pasywacja następuje bezpośrednio po cynkowaniu – elementy przechodzą z jednej wanny do drugiej. Długie przerwy (dni, tygodnie) oznaczają konieczność dodatkowego trawienia, co zwiększa koszty i ryzykuje uszkodzenie powłoki cynkowej.
9. Czy pasywowana powierzchnia można malować lub lakierować?
Tak, ale wymaga specjalnego przygotowania. Pasywacja tworzy gładką, chemicznie mało reaktywną powierzchnię – farby mają słabą przyczepność. Przed malowaniem trzeba zastosować grunt epoksydowy lub poliuretanowy dedykowany do metali pasywowanych albo lekko piaskować powierzchnię (grain 320-400) zwiększając chropowatość. W praktyce malowanie pasywowanych elementów jest rzadkie – pasywacja sama daje ochronę i estetykę. Jeśli potrzebny konkretny kolor, lepiej cynkować, pasywować i malować proszkowo w jednym cyklu produkcyjnym.
10. Która pasywacja jest najlepsza dla konstrukcji stalowych na zewnątrz?
Dla konstrukcji zewnętrznych jednoznacznie żółta chromowa (jeśli regulacje pozwalają) lub bezchromowa typu heavy-duty. Przezroczysta nie wytrzyma – w warunkach miejskich straci ochronę po 3-5 latach, w nadmorskich po 2-3 latach. Żółta da 10-15 lat w mieście, 6-8 lat przy morzu. Dla konstrukcji odpowiedzialnych (balustrady mostowe, słupy oświetleniowe) warto rozważyć cynkowanie ogniowe zamiast elektrolitycznego – grubsza powłoka (80-120 mikrometrów) vs 8-15 mikrometrów daje wielokrotnie dłuższą żywotność, choć kosztem precyzji wymiarowej.
