Powłoki galwaniczne w motoryzacji – co się cynkuje, a co nikluje

Przeciętny samochód zawiera kilka tysięcy elementów metalowych, z których zdecydowana większość ma jakąś powłokę ochronną. Motoryzacja jest przez to jednym z największych odbiorców usług galwanicznych – i jednym z najbardziej wymagających, bo detale pracują w warunkach, których nie spotyka się w innych branżach.

Wybór między cynkiem a niklem nie jest kwestią gustu ani ceny. Wynika z tego, gdzie w pojeździe element się znajduje, czy jest widoczny, czy pracuje mechanicznie i z czym ma kontakt. Poniżej rozkładamy ten podział na konkretne układy.

Dlaczego motoryzacja jest wymagającym odbiorcą

Warunki pracy detali w pojeździe łączą kilka czynników, które rzadko występują razem gdzie indziej.

• Sól drogowa – najagresywniejszy czynnik korozyjny w polskich warunkach. Chlorki rozpuszczone w wodzie z chlapy przyspieszają korozję wielokrotnie w porównaniu ze zwykłą wilgocią.
• Cykle temperaturowe – od mrozu do temperatury silnika, wielokrotnie w ciągu doby.
• Wibracje i naprężenia – połączenia gwintowe pracują pod zmiennym obciążeniem przez cały okres eksploatacji.
• Kontakt z płynami eksploatacyjnymi – oleje, paliwo, płyn hamulcowy, chłodziwo. Każdy z nich inaczej oddziałuje na powłokę.
• Wymagana żywotność – producenci zakładają dziś kilkanaście lat odporności na perforację nadwozia, co przekłada się na wymagania wobec każdego detalu.

Do tego dochodzi skala. Element montowany w milionie egzemplarzy musi mieć powtarzalną jakość, bo wada powłoki oznacza akcję serwisową, nie reklamację pojedynczej sztuki.

Co się cynkuje – elementy złączne i mocowania

Cynk dominuje wszędzie tam, gdzie priorytetem jest ochrona antykorozyjna przy rozsądnym koszcie, a element nie jest widoczny.

Elementy złączne to największa grupa: śruby, nakrętki, podkładki, wkręty, nity. Cynkuje się ich w pojeździe dosłownie tysiące. Powłoka cynkowa ma tu przewagę, której nie da żadna inna – chroni katodowo, czyli działa nawet wtedy, gdy zostanie uszkodzona podczas montażu. Klucz udarowy rysuje powłokę na łbie śruby, ale cynk wokół rysy nadal zabezpiecza stal.

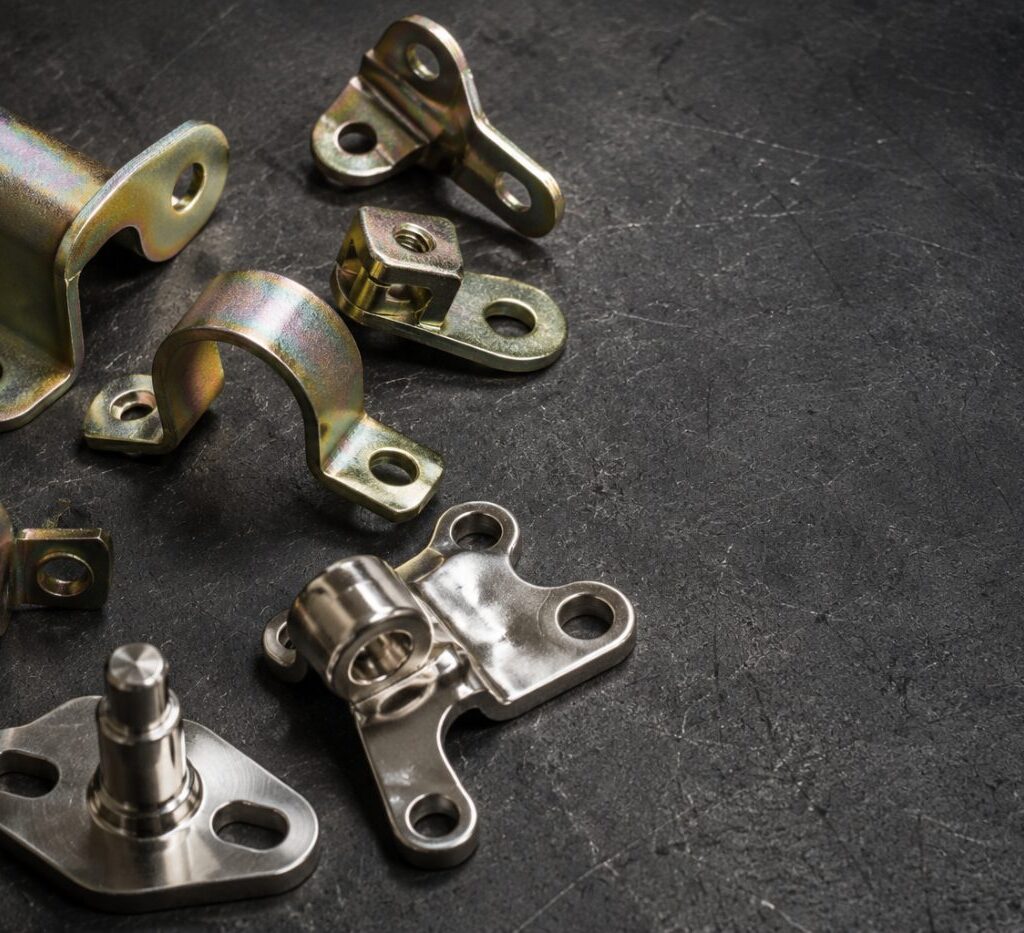

Wsporniki, uchwyty i obejmy – elementy mocujące przewody, wiązki i podzespoły. Ukryte pod maską lub w podwoziu, więc wygląd nie ma znaczenia.

Blaszki dystansowe i podkładki regulacyjne – detale drobne, produkowane masowo, gdzie koszt jednostkowy powłoki jest istotny.

Elementy układu wydechowego poza strefą gorącą – obejmy i wieszaki tłumików.

Standardowo stosuje się cynkowanie z pasywacją, przy czym rodzaj pasywacji dobiera się do lokalizacji detalu: biała dla wnętrza, żółta dla elementów narażonych na wilgoć i sól.

Co się nikluje – elementy widoczne i pracujące

Nikiel wybiera się tam, gdzie cynk zawodzi z powodu miękkości albo wyglądu.

Elementy widoczne we wnętrzu – dźwignie, pokrętła, elementy wykończeniowe konsoli, okucia. Powłoka niklowa daje trwały metaliczny połysk, który nie matowieje.

Detale pracujące mechanicznie – tuleje, sworznie, elementy prowadzące, części zamków i mechanizmów. Nikiel jest twardszy od stali i znacznie odporniejszy na ścieranie niż cynk, więc znosi tarcie bez zużycia powłoki.

Elementy układu paliwowego – powłoka niklowa jest odporna na benzynę i olej napędowy, a przy tym nie zanieczyszcza układu produktami korozji.

Podkład pod chromowanie – niemal każda chromowana część ma pod spodem warstwę niklu, która zapewnia przyczepność i trwałość chromu.

Styki i elementy elektryczne – nikiel chroni przed utlenianiem i utrzymuje stabilną rezystancję przejścia.

Więcej o właściwościach i grubościach powłok niklowych znajdziesz na stronie niklowania galwanicznego.

Podwozie i zawieszenie – warunki graniczne

To najtrudniejsza strefa w całym pojeździe. Detale mają bezpośredni kontakt z solą drogową, wodą, kamieniami i piaskiem, a jednocześnie przenoszą znaczne obciążenia.

Dla elementów złącznych zawieszenia standardem jest cynk z pasywacją żółtą o zwiększonej grubości, często z dodatkowym uszczelnieniem. Sama grubsza warstwa nie wystarczy – kluczowe jest wykończenie pasywacyjne, bo to ono decyduje o odporności w pierwszej fazie eksploatacji.

Osobnym zagadnieniem jest kruchość wodorowa. Śruby zawieszenia to zwykle elementy klasy 8.8 lub wyższej, czyli dokładnie te, w których wodór wniknięty podczas trawienia może doprowadzić do nagłego, kruchego pęknięcia. Przy takich detalach wygrzewanie odwodorowujące nie jest opcją, tylko koniecznością – i musi nastąpić w ciągu kilku godzin od galwanizowania.

Dlatego przy zamówieniach na elementy zawieszenia klasa wytrzymałości musi znaleźć się w specyfikacji. Bez tej informacji zakład nie ma podstaw, żeby zaplanować odwodorowanie.

Układ paliwowy i hamulcowy

W tych układach dochodzi wymóg, którego nie ma gdzie indziej: powłoka nie może zanieczyszczać medium ani reagować z nim chemicznie.

Układ paliwowy – elementy stykające się z paliwem wymagają powłok stabilnych chemicznie. Nikiel sprawdza się tu dobrze, bo jest obojętny wobec węglowodorów. Przy elementach zewnętrznych, niemających kontaktu z paliwem, stosuje się cynk.

Układ hamulcowy – przewody, złączki i elementy mocujące pracują w warunkach skrajnych: wysoka temperatura od tarcz, sól drogowa, wibracje. Standardem są tu powłoki cynkowe o podwyższonej odporności, a przy elementach precyzyjnych nikiel.

Warto pamiętać, że w obu tych układach mamy do czynienia z częściami odpowiedzialnymi za bezpieczeństwo. Dokumentacja i powtarzalność procesu mają tu większe znaczenie niż optymalizacja kosztu.

Kontakt różnych metali w konstrukcji pojazdu

Nowoczesne nadwozia łączą stal, aluminium, magnez i tworzywa. Każde połączenie stali z aluminium to potencjalne ogniwo korozyjne – i to aluminium jako metal bardziej aktywny ulega w nim zniszczeniu.

Powłoka galwaniczna na elemencie stalowym zmienia potencjał jego powierzchni i osłabia to ogniwo. Cynk, sam będąc metalem aktywnym, zbliża potencjał stalowej śruby do aluminium i ogranicza problem. To jeden z powodów, dla których ocynkowane elementy złączne są standardem przy mocowaniach do profili aluminiowych.

Zjawisko i sposoby przeciwdziałania opisaliśmy szerzej we wpisie o korozji kontaktowej przy łączeniu różnych metali.

Wymagania dokumentacyjne branży

Motoryzacja jest branżą, w której dokumentacja bywa równie ważna jak sama powłoka. Typowe wymagania w specyfikacjach:

• Potwierdzenie odwodorowania przy elementach o podwyższonej wytrzymałości.
• Zakaz stosowania chromu sześciowartościowego – wynikający z przepisów o pojazdach wycofanych z eksploatacji. Stosuje się wyłącznie pasywacje bezchromianowe.
• Identyfikowalność partii – możliwość powiązania konkretnej dostawy z parametrami procesu.

Współpraca z dostawcami motoryzacyjnymi

Producenci komponentów dla motoryzacji zwykle potrzebują dwóch rzeczy: powtarzalności między partiami i przewidywalnego harmonogramu. Jednorazowo dobra powłoka nie ma wartości, jeśli kolejna dostawa wypadnie inaczej.

W praktyce oznacza to ustalenie stałych parametrów dla danego indeksu detalu i trzymanie się ich przy każdej partii, a także stały cykl odbioru i dostaw wpisany w harmonogram produkcji.

W ANGAL obsługujemy przede wszystkim drobnicę – elementy złączne, mocowania, drobne komponenty mechaniczne – w cynkowaniu bębnowym i niklowaniu. Nie prowadzimy chromowania ani cynkowania lamelowego; jeśli specyfikacja wymaga którejś z tych technologii, powiemy o tym wprost.

Przy pierwszym zleceniu dla nowego indeksu proponujemy próbę na niewielkiej partii i uzgodnienie parametrów, zanim uruchomimy serię. Napisz do nas z opisem detalu i wymaganiami ze specyfikacji.

Najczęściej zadawane pytania

Które elementy w samochodzie się cynkuje, a które nikluje?

Cynkuje się przede wszystkim elementy złączne i mocowania ukryte pod maską i w podwoziu, gdzie liczy się ochrona antykorozyjna przy niskim koszcie. Nikluje się elementy widoczne we wnętrzu, detale pracujące mechanicznie oraz części układu paliwowego, gdzie potrzebna jest twardość, odporność na ścieranie lub obojętność chemiczna.

Dlaczego śruby zawieszenia wymagają odwodorowania?

Bo są to zwykle elementy klasy 8.8 lub wyższej. Podczas trawienia i osadzania powłoki wodór atomowy wnika w strukturę stali i w materiałach o wysokiej wytrzymałości gromadzi się w mikropustkach, tworząc naprężenia. Skutkiem może być nagłe kruche pęknięcie pod obciążeniem. Wygrzewanie odwodorowujące trzeba wykonać w ciągu kilku godzin od galwanizowania.

Czy powłoka cynkowa wytrzymuje kontakt z solą drogową?

Tak, ale wymaga odpowiedniego wykończenia. Standardem dla detali podwoziowych jest pasywacja żółta o zwiększonej grubości powłoki, często z dodatkowym uszczelnieniem. Sama grubsza warstwa cynku bez właściwej pasywacji nie da oczekiwanej odporności, bo to pasywacja stanowi pierwszą barierę.

Dlaczego w motoryzacji nie stosuje się chromu sześciowartościowego?

Ze względu na przepisy dotyczące pojazdów wycofanych z eksploatacji, które ograniczają stosowanie substancji niebezpiecznych. W praktyce oznacza to obowiązek stosowania pasywacji bezchromianowych. Nasze procesy prowadzimy zgodnie z aktualnymi normami środowiskowymi.

Czy wykonujecie chromowanie części samochodowych?

Nie, chromowania nie prowadzimy. Możemy natomiast wykonać niklowanie, które w wielu zastosowaniach dekoracyjnych daje zbliżony efekt wizualny, a także stanowi standardowy podkład pod chrom – przygotowujemy detale pod ten proces u innego wykonawcy.

Jakie informacje podać przy zamówieniu dla motoryzacji?

Warto też zaznaczyć, czy detal jest częścią odpowiedzialną za bezpieczeństwo.
